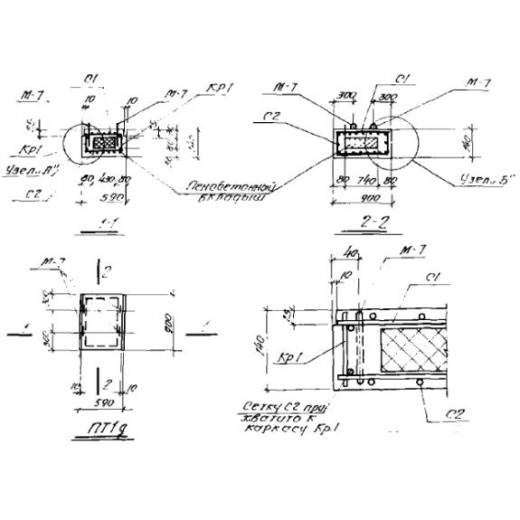

Плита перекрытия лотка ПТ 1д, Серия ИС 01-04

Стандарт изготовления изделия: Серия ИС 01-04

Плиты перекрытия лотков ПТ 1д представляют собой высокопрочные унифицированные строительные материалы. Изделие имеет прямоугольную форму и состоит из трех слоев. На теле конструкций располагаются закладные детали и строповочные петли, необходимые для сопряжения со смежными элементами каркаса, а также для проведения погрузочно-разгрузочных работ.

Применяются унифицированные трехслойные плиты при строительстве сборных железобетонных каналов. Изделия служат в качестве перекрывающих элементов лотковым конструкциям, обеспечивают высокие теплотехнические характеристики. Они защищают внутренние пространство канала от попадания грунта и посторонних элементов. При расчете и разработке конструкций учитывались требования ТУ 73-56 и ВСН 38-57.

Маркировочные обозначения

На поверхности конструкций присутствуют знаки, необходимые для быстрого поиска нужных элементов в номенклатурных рядах. Совокупность символов ПТ 1д расшифровывается:

1. ПТ - тип изделия - плита перекрытия трехслойной;

2. 1 - порядковый номер типоразмера изделия.

При наличии в конце марки буквенного индекса "д" подразумевается, что изделия являются укороченных размеров, то есть доборными элементами. Не допускается вносить произвольные корректировки в маркировочные знаки. Дополнительно следует отражать дату, массу изделий и штампы отдел технического контроля.

Особенности производства

С полной последовательностью изготовления трехслойных плит перекрытия лотков ПТ 1д можно ознакомиться на страницах Серии ИС 01-04. По условиям регламента для производства конструкций необходимо применять стальные опалубочные формы, так как они гарантируют высокое качество лицевых поверхностей и точность геометрических пропорций, представленных на рабочих чертежах. В качестве главного материала применяется тяжёлый бетон, имеющий марку по прочности на сжатие М300. Дополнительно используется пенобетон плотностью 500 кг/м3, размещаемый в центре изделия в качестве специального утепляющего вкладыша. Физико-химические показатели, такие как водонепроницаемость и морозостойкость подбираются индивидуально исходя из климатических отличий региона застройки.

Для армирования конструкций предусмотрено использование стали классов AIII и AI, отвечающей требованиям ГОСТ 5781-61. Закладные элементы приняты из стали марки Ст3 по ГОСТ 380-71, строповочные петли производится из стали класса AI марки Ст3 и ВКСт3. Дополнительно может использоваться холоднотянутая проволока, отвечающая требованиям ГОСТ 6727-53. Каркасные и сетки должны собираться с помощью контактной точечной сварки.

Не допускается на поверхности конструкций наличие оголенного армирования, сколов и трещин. Все некондиционные изделия отбраковываются и складируются отдельно.

Транспортировка и хранение

Складирование и транспортировка плит перекрытий ПТ 1д должны осуществляться с соблюдением правил техники безопасности и требований действующих нормативных документов. Укладку необходимо производить в горизонтальные штабеля с использованием инвентарных подкладочных материалов, гарантирующих отсутствие возникновения механических повреждений. Осуществление погрузочно-разгрузочных работ должно вестись специализированной техникой, оборудованной захватными механизмами, гарантирующими неравномерное распределение нагрузки в стропах.
