Плиты стеновая ПСТ 5-1, Серия ИС 01-05

Стандарт изготовления изделия: Серия ИС 01-05

Плиты стеновые ПСТ 5-1 это железобетонные строительные элементы высокой прочности, используемые для строительства сборных тоннелей вместе с другими составляющими Серии ИС 01-05. Панели используются в качестве стеновых элементов. Имеют специфическую форму с конструктивными пазами и выступом, обеспечивающими надежность соединения в местах стыков с плитами днищ и плитами перекрытия. Высокие марки материалов, применяемых для производства плит, вместе с проверенной технологией изготовления обеспечивают свойства, позволяющие эксплуатировать сборные тоннели в условиях высоких нагрузок, в различных условиях по климату, сейсмичности, в разных температурных регионах.

1. Варианты маркировки

Несколько вариантов маркировки (расшифровку смотрите ниже) позволяют использовать наиболее подходящие конкретному проекту стеновые плиты, выполнять монтаж, как прямых участков, так и угловых, используя железобетонные элементы, точно соответствующие требованиям. Производителем представлены следующие марки плит стеновых:

1. ПСТ 5;

2. ПСТ 5-1;

3. ПСТ 5-2;

4. ПСТ 5д;

5. ПСТ 5д-1;

6. ПСТ 5д-2.

2. Основная сфера применения

Плиты стеновые ПСТ 5-1 разработаны и спроектированы для строительства сборных железобетонных тоннелей в качестве элементов стен конструкции. Вместе с другими составляющими Серии ИС 01-05 – плитами днищ, плитами перекрытия, балками, прогонами – плиты стен создают прочнейшие и долговечные конструкции тоннелей, используемых для прокладывания подземных коммуникаций различного назначения и размеров. Защищенное антикоррозийной смесью армирование обеспечивает долговечную функциональность каждого из строительных элементов. Использование сборных конструкций позволяет в минимальные сроки прокладывать тоннели в разное время года с известными характеристиками. Точность геометрических параметров плит стеновых ПСТ 5-1, и предусмотренные закладные монтажные изделия так же ускоряют строительные работы, снижают количество производственных процессов. На внутренней поверхности плит стеновых могут быть установлены закладные изделия для прокладывания труб и кабелей, что должно обозначаться в проекте заказа. Такие закладные элементы – удобное и практичное решение, ускоряющее прокладывание коммуникаций.

3. Обозначение маркировки

Название, и, соответственно, применение в проекте, отображается буквенным кодом в маркировке изделий, нанесенной производителем. Цифровые группы показывают основные характеристики изделия – порядковый номер типоразмера и другие особенности. Маркировка помогает быстро различать продукцию среди схожих по внешнему виду железобетонных изделий. На примере плит стеновых ПСТ 5-1:

1. ПСТ – плиты стеновые;

2. 5 – порядковый номер элемента;

3. 1 – отличительные признаки – пазы, закладные изделия или другие.

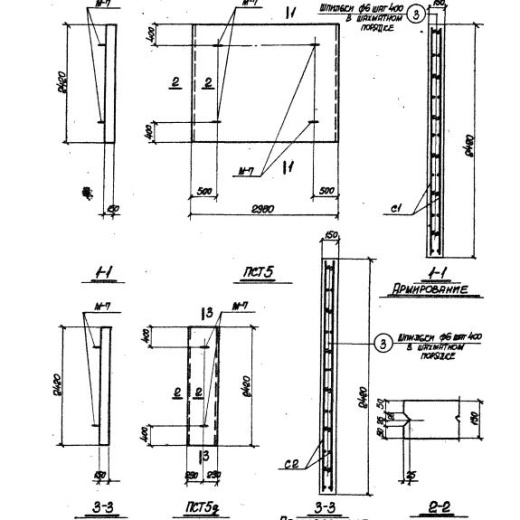

Плиты стеновые ПСТ 5-1 характеризуются следующими габаритными размерами:

Длина = 2980;

Ширина = 2420;

Высота = 150;

Вес = 2700;

Объем бетона = 1,08;

Геометрический объем = 1,0817.

4. Материалы изготовления и характеристики изделия

Подбор материалов для производства элементов сборных железобетонных тоннелей обусловлен спецификой эксплуатирования. Для изготовления плит стеновых ПСТ 5-1 применяется бетон марки М 300 по прочности на сжатие. Показатели морозостойкости и водонепроницаемости варьируются в соответствии с регионом, в котором выполняется строительство. Для армирования используют сталь классов А-1, А-11 и А-111, изготавливая из нее плоские сетки сварным методом. Арматура обязательно покрывается защитной антикоррозийной смесью. После достижения бетоном 70% проектной прочности, плиты проходят обязательные процедуры контроля качества, маркируются и документируются. Заказчику поставляются панели, достигшие 100% прочности по проекту.

5. Складирование, транспортировка и хранение

Для хранения и перевозки плиты стеновые ПСТ 5-1 укладывают в штабели в положение «плашмя», используя подкладки и прокладки из дерева, толщиной минимум 40 мм. Высота штабеля не должна превышать двух метров. Хранение осуществляется в складских условиях. Для этого плиты перед укладкой в штабели сортируют по маркам. Расстояние между штабелями должно быть достаточным для осмотра маркировки, а так же, для захвата и подъема изделий. Подъем при погрузочных и монтажных работах выполняют спецтехникой, используя закладные петли железобетонной продукции и строповочные приспособления. Для транспортирования плиты укладывают, надежно фиксируя, чтобы исключить какие-либо смещения или удары. Все работы должны выполняться в соответствии с требованиями по обращению с железобетонной продукцией – аккуратно, исключая удары, падения, сбрасывания с высоты, подтягивания волоком. Нарушение правил может привести к деформации плит стеновых ПСТ 5-1, появлению сколов и трещин, несовместимых с условиями эксплуатирования.
