Открылка ОГ 23, Серия 3.820-6

Стандарт изготовления изделия: Серия 3.820-6

Открылки Г-образные портального оголовка ОГ 23 – это типовые железобетонные конструкции, представляющие собой две плиты (одна из которых больше по толщине, и высоте), которые перпендикулярно соединяются в нижнем основании, образовывая, таким образом, Г-подобную подпорку. Портальные оголовки это крайние элементы водоводных труб, работающие по принципу вертикальных стен, удерживающих откос насыпи на выходе из канала. Именно для надежности такой системы и были разработаны унифицированные открылки. Их конструкция идеально подходит для долгосрочной работы под высоким давлением насыпи, а высокие эксплуатационные характеристики позволяют не беспокоиться о надежности установки.

1. Варианты маркировки

Маркировка ЖБ-материалов нужна, во-первых, для ускорения процесса сортировки на складах и, во-вторых, для быстрого ориентирования в наименованиях номенклатурного ряда при составлении различной технической документации и последующего ознакомления с ней. Существуют такие варианты написания марки открылка портальных оголовков для водовода:

1. ОГ 23;

2. ОГ-23.

2. Основная сфера применения

Г-образный открылок портального оголовка ОГ 23 – это строительный элемент, без которого не обойтись в сфере гидромелиоративного строительства. Оросительные и осушительные системы, искусственные садки для рыб, проведение каналов и сооружения опорных стенок – данные изделия пользуются большим спросом, когда речь идет о перенаправлении, сохранении или отводе водных масс. Гидромелиоративное строительство крайне важно для сельского хозяйства любой страны. Все элементы системы водовода должны отвечать высоким стандартам качества и иметь способность работать на износ. Поэтому типовые железобетонные изделия для таких систем обладают высокой прочностью, водо- и трещиностойкостью, а также исключительной долговечностью.

3. Обозначение маркировка изделия

Открылки Г-образные ОГ 23 маркируются по правилам, прописанным в действующей Серии 3.820-6, типовом проекте, содержащем указания к изготовлению унифицированных сборных железобетонных изделий для водохозяйственного строительства. Марка расшифровывается довольно просто:

1. ОГ – открылок Г-образный портального оголовка;

2. 23 – высота изделия в дм.

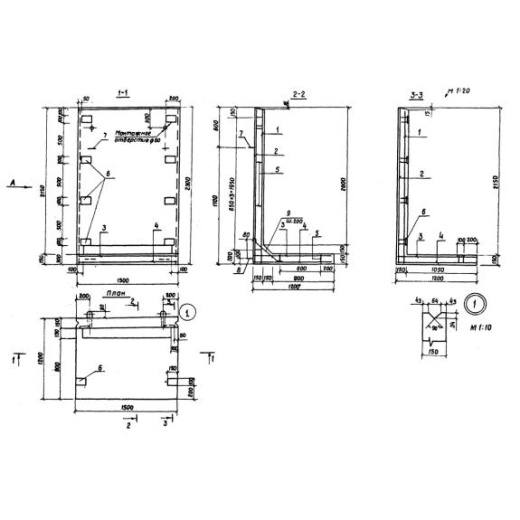

Однако помимо высоты, выбор таких материалов зависит и от других габаритных размеров. Например, два открылка с одинаковой высотой могут отличаться шириной. Ниже представлены основные показатели конкретно для данного наименования:

Длина = 1500;

Ширина = 1200;

Высота = 2300;

Вес = 1925;

Объем бетона = 0,77;

Геометрический объем = 4,14.

4. Изготовление и основные характеристики

Технология изготовления открылка портального оголовка также регламентируется Серией 3.820-6. Изготовление осуществляется по принципу поточно-агрегатного метода, когда каждый этап производства реализуется на отдельном посту. До начала всех работ следует заготовить формы, элементы армирования и, конечно, бетонную смесь. В соответствии со стандартом выпуска ЖБИ для водохозяйственного строительства на заводах применяется тяжелый бетон марки М200. Для усиления конструкции служат плоские сетки и металлические каркасы из стали А-І и А-ІІІ. Также в ход идут отдельные стержни тех же классов стали, предусмотренные проектом закладные элементы и строповочные петли для удобства в дальнейшем проведении погрузочных и монтажных манипуляций.

Все элементы армирования устанавливаются в формы и фиксируются там в проектном положении. Затем подается бетон: он должен покрывать каркас вместе с дополнительными деталями защитным слоем толщиной в 20 мм. (Это не относится только к строповочным петлям). После усадки бетона и его равномерного распределения, заготовка отправляется на термическую обработку, во время которой смесь сушится и достигает положенной отпускной прочности. Заключительными этапами производства являются распалубка готовых изделий и прохождение ими ряда приемо-сдаточных испытаний.

5. Транспортировка и хранение

Складирование блоков Г-образных открылок ОГ 23 регламентируется не менее строго, чем процесс изготовления. Изделия должны храниться на выровненной чистой поверхности. В связи с особенностями конструкции уложить их в штабеля не представляется возможности. Поэтому материалы данного типа хранятся в один ряд на толстых деревянных досках, защищающих их от трения. При транспортировке особое внимание уделяется двум ключевым моментам: мягкой погрузке с задействованием специального подъемного оборудования и надежной фиксации изделий в кузове. Там блоки также прокладывают деревянными досками во избежание малейших механических повреждений. Кроме того, важно соблюдать зазоры между ЖБИ и бортами кузова, а также беречь открылки от опрокидывания или сталкивания друг с другом.
