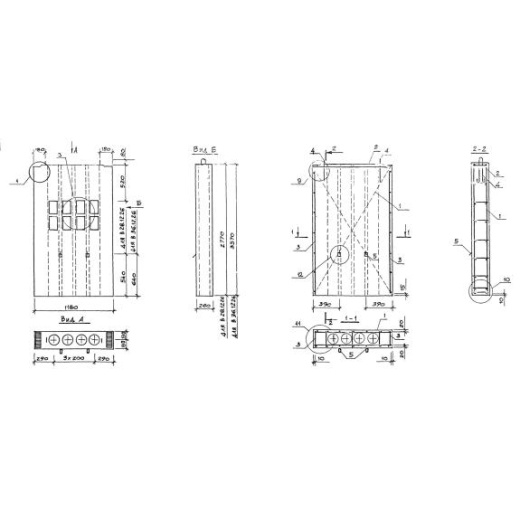

Вентиляционный блок В 28-12-26, Серия 1.034.1-1/90

Стандарт изготовления изделия: Серия 1.034.1-1/90

Вентиляционные блоки В 28-12-26 — надёжные железобетонные изделия, обладающие высокой прочностью и предназначенные для монтажа вентиляционных систем многоэтажных зданий общественного пользования и промышленного назначения. Внешне представляют собой прямоугольные конструкции, имеющие в своём строении пустоты и отверстия, призванные решать ставящуюся перед блоками главную задачу — обеспечение грамотного воздухообмена в помещении. Номенклатурный ряд представлен моделями, отличающимися главным образом габаритами, а также некоторыми другими конструктивными особенностями.

1. Варианты маркировки

Маркировка вентиляционных блоков, содержащая буквенно-цифровые обозначения, отражающие основную информацию об изделии, выполняется в соответствии с требованиями Серии 1.034.1-1/90 (Вып. 0-0), а также ГОСТ 17079-88 и ГОСТ 23009-78. Предусмотренными нормами принято несколько вариантов маркировки, приведённых ниже:

1. В 28-12-26.

2. Основная сфера применения

Вентиляционные блоки В 28-12-26 используются для строительства зданий как общественного назначения, так и промышленного (производственные и вспомогательные сооружения). Основная задача, которую решают блоки представленной серии — создание грамотной вентиляционной схемы помещений и обеспечение оптимальной их эксплуатации вследствие данного фактора. В зависимости от конкретной марки, возможно применение для зданий с проектной высотой этажей 2,8; 3,3 или 3,6 м; при этом высота технического подполья должна быть равной двум метрам.

Вентиляционные блоки В 28-12-26 предназначены для использования в условиях сред с низкой или средней степенью агрессивности воздействия. В случае, когда необходимо обеспечить вентиляцию помещения, эксплуатируемого в условиях агрессивных газообразных сред (актуально для производственных сооружений), следует провести антикоррозийные мероприятия для конкретного проекта (подробнее о требованиях к ним см. СНиП 2.03.11-85).

Неоспоримым преимуществом рассматриваемых вентиляционных блоков является возможность их применения с разными схемами конструкций готового объекта (с кирпичными стенами, со стенами, состоящими из панельных блоков или смешанными конструкциями).

3. Обозначение маркировки изделия

Маркировочное обозначение вентиляционных блоков принято в соответствии с нормами, указанными в Серии 1.034.1-1/90 (Вып. 0-0), а также ГОСТ 17079-88 и ГОСТ 23009-78. Буквенно-цифровая комбинация, наносимая на поверхность изделия несмываемой краской, содержит основные сведения о конкретном блоке, а именно: тип изделия и его габариты. Таким образом, на примере обозначения В 28-12-26 получаем следующую информацию о представителе марки:

1. В — тип изделия (вентиляционный блок самонесущий).

2. 28 — длина изделия в дм (округлена).

3. 12 — ширина изделия в дм (округлена).

4. 26 — высота изделия в см.

Точные габариты и основные параметры вентиляционных блоков В 28-12-26:

Длина = 2770;

Ширина = 260;

Высота = 1180;

Вес = 1570;

Объем бетона = 0,628;

Геометрический объем = 0,8498.

4. Изготовление и основные характеристики

Требования, предъявляемые к изготовлению вентиляционных блоков В 28-12-26, приведены в ГОСТ 17079-88. Формование изделий предусмотрено в стальных формах. В качестве основного материала приняты бетонные смеси, жёсткость которых может варьироваться в пределах 30-40 мм.

Армирование осуществляется пространственными каркасами, изготовленными из стержней арматуры класса А III или Вр-1. В качестве средства, предусмотренного для подъёма изделий при выполнении монтажных работ, используются строповочные петли из арматуры классов А I, Ас-П, марок КГТ и Вст3сп2. Производить монтаж блоков с петлями из стали последней марки (Вст3сп2) при температуре ниже -40С строго запрещается.

В числе главных конструктивных особенностей стоит отметить одноэтажную нарезку и наличие блоках круглых пустот, диаметр которых принят в размере 159 и 194 мм. Среди основных эксплуатационных характеристик вентиляционных блоков следует отметить параметры огнестойкости и трещиностойкости. Предел огнестойкости изделий может быть различным, но всегда не менее 2,5 часов. По трещиностойкости вентиляционные блоки В 28-12-26 относят к третьей категории.

5. Транспортировка и складирование

Перевозка и хранение вентиляционных блоков В 28-12-26 осуществляются с помощью расположения блоков штабелями, высота которых должна лежать в пределах 2,5 м. Подкладки, помещаемые под блоки, а также прокладки между изделиями следует располагать на расстоянии 500 мм от торцевых сторон элементов. Обязательным условием является прочное укрепление конструкций во избежание повреждений, понижающих качество продукции.
