Вентблок-диафрагма жесткости 2ВД 20-12-30, Серия 1.034.1-1/90

Стандарт изготовления изделия: Серия 1.034.1-1/90

Вентблоки-диафрагмы жесткости 2ВД 20-12-30 – это крайне практичные и функциональные стройматериалы. В составе каркасного многоэтажного здания они выполняют сразу две важные задачи: обеспечивают естественное вентилирование помещений и образовывают ядро жесткости, защищающее постройку от сильных порывов ветра, сейсмических волнений и прочих горизонтальных нагрузок. Именно в возможности служить опорным элементом и заключается принципиальное отличие блока 2ВД от самонесущей марки БВ.

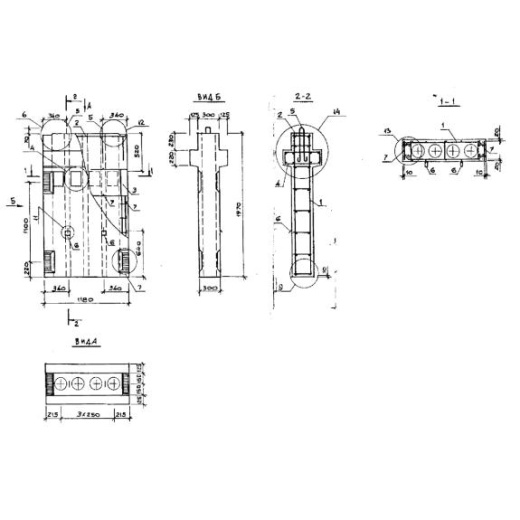

Конструкция такого изделия имеет параллелепипедную форму с тремя сквозными вентиляционными отверстиями стандартного диаметра и несколькими (зависит от типоразмера) консолями для плит перекрытия. По периметру отверстий располагаются технические углубления: при необходимости их пробивают или просверливают и устанавливают туда требуемые дефлекторы. Блоки этой марки обладают повышенными эксплуатационными способностями, благодаря чему применяются во многих сферах гражданского строительства.

1. Варианты маркировки

Существует несколько актуальных способов написания марки каждого унифицированного железобетонного изделия. Сборные вентиляционные блок-диафрагмы жесткости для каркасов многоэтажных зданий маркируются такими вариантами обозначений:

1. 2ВД 20-12-30;

2. 2ВД 20-15-30;

3. 2ВД 20-26-30;

4. 2ВД 20-30-30;

5. 2ВД 33-12-30;

6. 2ВД 33-15-30;

7. 2ВД 33-26-30;

8. 2ВД 33-30-30.

2. Основная сфера применения

Изделия данного типа были разработаны для установки в общественных и административных зданиях различного назначения. С их помощью организовываются шахты вентиляций для построек со стандартной высотой этажа в 2,8, 3,3 или 3,6 м. Блоки 2ВД 20-12-30 обладают повышенными показателями жаропрочности и стойкости к процессам гниения и обрастания, а потому не требуют дополнительной обработки при установке.

3. Обозначения маркировки изделия

Условные обозначения ЖБ изделий не только используются в технической документации, но и наносятся непосредственно на готовые партии материалов для удобства при сортировке. В первую очередь указывается марка конкретного элемента, например 2ВД 20-12-30. Согласно с Серией 1.034.1-1/90 расшифровывается она так:

1. 2 – количество консолей;

2. ВД – тип блока (вентблок-диафрагма жесткости);

3. 20 – длина в дм.;

4. 12 – ширина в дм.;

5. 30 – толщина в см.

Помимо марки на боковые грани изделий наносится информация о дате выпуска, производителе и основных габаритных параметрах. Для рассматриваемого нами наименования это:

Длина = 1970;

Ширина = 1180;

Высота = 300;

Также сюда входят и некоторые дополнительные характеристики каждого блока:

Вес = 1325;

Объем бетона = 0,53;

Геометрический объем = 0,6974.

По общепринятому стандарту обозначения пишутся стойкими черными красками как минимум на 10% готовой партии.

4. Изготовление и основные характеристики

Вентялиционные блоки–диафрагмы 2ВД 20-12-30 выпускаются в полном соответствии с действующими требованиями Серии 1.034.1-1/90. Диаметр цилиндрических отверстий может составлять 159 и 194 мм, а степень огнестойкости подобных конструкций должна быть не менее 2,5 часов. Для армирования применяется стержневая рифленая сталь периодического профиля A-III и арматура класса Вр-І. При закреплении металлического каркаса в проектное положение к нему также привариваются закладные детали и строповые петли для последующего безопасного кантования и монтажа. Металлические элементы в обязательном порядке покрываются несколькими слоями антикоррозийной защиты.

В соответствии с техническими условиями ГОСТ 17079-88 вентблоки-диафрагмы изготавливают в стальных вертикальных формах. Производственный процесс включает несколько основных этапов: подготовка сырца, уплотнение и усадка бетонной смеси, принудительная сушка, остывание и распалубка. Отпускная прочность бетона должна составлять не менее 70% от проектной марки прочности (М300) в летний период и 100% в зимний. На заключительной стадии изготовления (приемке) каждое десятое изделие партии проверяется на прочность и трещиностойкость. Его размерные показатели, качество сварки, равномерность бетонного слоя и внешние характеристики сравниваются с контрольными таблицами технических нормативов, и только при полном соответствии всем установленным требованиям блоки допускаются к эксплуатации.

5. Транспортировка и хранение

Во избежание любых механических повреждений хранить и перевозить массивные блоки марки 2ВД 20-12-30 следует с особой аккуратностью. Они всегда должны оставаться в рабочем вертикальном положении, устанавливаться исключительно на инвентарные прокладки в виде деревянных досок и тщательно закрепляться при транспортировке. Для проведения погрузочно-разгрузочных работ используется особое подъемное оборудование, а постоянный контроль над чистотой вентиляционных отверстий гарантирует долгую и надежную службу изделий в качестве вентиляционных шахт.
