Фундамент ФО 12-9-8, Серия Б3.017.1-4.03

Стандарт изготовления изделия: Серия Б3.017.1-4.03

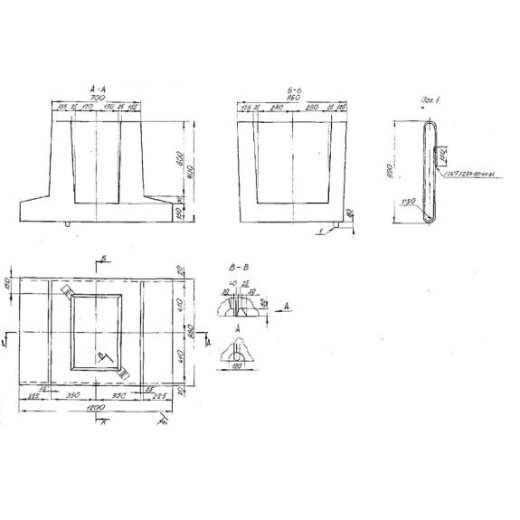

Фундамент ФО 12-9-8 – представляет собой типовую строительную конструкцию, изготовленную из прочного материала. По внешнему виду конструкция напоминает блок, имеющий упорную часть. Наличие щелевого паза дает возможность осуществлять надежное закрепление цокольной панели.Изделия применяются для ограждения территорий предприятий промышленности, сельского хозяйства, участков жилых и общественных зданий. Фундаменты прочные, могут выдерживать значительные нагрузки. Они надежны и прослужат очень долгое время. Рабочие чертежи железобетонных изделий и их основные характеристики отражены в Серии Б 3.017.1-4.03.

Расшифровка маркировки

Все готовые железобетонные изделия маркируется согласно своим габаритам. Маркировочные обозначения, наносят несмываемой черной влагоустойчивой краской. Используют трафареты и штампы. Маркировка, как правило, включает в себя буквы и цифры. Рассмотрим детально маркировку ФО 12-9-8:

1. ФО – фундамент оград;

2. 12 – длина подошвы, указывается в дециметрах;

3. 9 – ширина, указывается в дециметрах;

4. 8 – высота, указывается в дециметрах.

Обязательно на элементе нужно указать дату выпуска, массу, штамп ОТК, логотип предприятия-изготовителя.

Основные характеристики и изготовление

Процесс производства железобетонных фундаментов ФО 12-9-8 регламентируется нормативным документом Серией Б 3.017.1-4.03. Используются материалы высокого качества. Фундаменты изготавливают на специально оснащенных оборудованиях в металлической опалубке. Применяют тяжелый бетон класса по прочности на сжатие В 15. Согласно нормативу водонепроницаемость и водостойкость должна быть не менее W2-W4 и F100. Армируются изделия стальными сетками, стержнями и каркасами. Для создания арматурного каркаса применяют арматурную сталь класса A-III и проволоку Bp-I. Для удобства и быстроты монтажа, конструкция снабжается строповочными петлями, для них следует использовать горячекатаную сталь класса A-I по ГОСТ 5781-81. Все элементы в обязательном порядке должны быть обработаны специальным антикоррозионным составом, который препятствует разрушению и образованию ржавчины.По готовности, изделия проходят ряд необходимых контрольных проверок и испытаний на качество. Они должны соответствовать не только стандартам по прочности и устойчивости к внешним воздействиям, но также и требованиям к аккуратной наружности, гладкости поверхности. Маркировочные обозначения должны быть написаны правильно. Все данные о конечных качественных характеристиках изделий указываются в техническом паспорте.В этом документе четко прописана информация о бетоне, классе стали, о морозостойкости и водонепроницаемости бетона, должна быть обязательно указана дата изготовления элемента.

Транспортировка и хранение

Транспортировка и хранение фундаментов ФО 12-9-8 должны производиться с соблюдением всех требований, изложенных в Серии Б 3.017.1-4.03. Изделия следует укладывать в штабеля. Между ними обязательно подкладывают деревянные подкладки толщиной не меньше 40 мм. Маркировочные индексы должны хорошо просматриваться. При перевозке следует хорошо зафиксировать фундаменты в транспортном средстве. Погрузка и разгрузка изделий производится за монтажные петли и с использованием специальных механизмов при помощи специализированной техники. Выгружать фундаменты необходимо с особой осторожностью, чтобы не нарушить устойчивость остающихся в транспортном средстве элементов. Должен быть хорошо организован подъездной путь. Ни в коем случае нельзя элементы сваливать, подвергать толчкам и падениям, перемещать волоком.
