Плита забора ПО 1, Серия ИЖ 31-77

Стандарт изготовления изделия: Серия ИЖ 31-77

Плиты забора ПО 1 – это железобетонные строительные элементы, разработанные для строительства ограждений вместе с фундаментами Серии ИЖ 31-77. Разработанные варианты плит позволяют создавать железобетонные долговечные и прочные ограждения для территорий различного назначения. В зависимости от типа ограждаемого объекта, плиты могут быть сплошными или решетчатыми, разной высоты и с различными эксплуатационными характеристиками. С помощью готовых элементов серии – фундаментами и плитами забора – возведение ограждения выполняется в короткие сроки, при этом готовая конструкция имеет определенные проектом показатели прочности, морозостойкости, водонепроницаемости.

1. Варианты маркировки

В рамках Серии ИЖ 31-77 разработаны и спроектированы разнообразные варианты плит, которые позволяют установить ограждения в достаточно широком диапазоне территориальных особенностей. Различия отображаются в маркировке (расшифровка приводится ниже), с помощью которой можно подобрать оптимальные варианты изделий в соответствии с типом ограждаемой территории из выпускаемых производителем:

1. ПО 1;
2. ПО 2;

3. ПО 3;

4. ПО 4;

5. ПО 11;

6. ПО 12;

7. ПО 13;

8. ПО 14;

9. ПО 15;

10. ПО 16;

2. Основная сфера применения

Плиты забора ПО 1, а так же другие элементы Серии ИЖ 31-77 разработаны для создания ограждений территорий различного назначения – учебных заведений и скверов, лечебных учреждений и промышленных зданий, режимных объектов и предприятий. Различные по форме, размерам и прочностным характеристикам, плиты используются для установки в разных регионах по климатическим и температурным условиям, при разных типах грунта и агрессивности среды. В серии разработаны так же фундаменты, с помощью которых создается надежный забор, выполняющий свои функции в соответствии с предназначением.

3. Обозначение маркировки

Нанесенный производителем при изготовлении индекс состоит из буквенных и цифровых групп и отображает основные характеристики железобетонных строительных элементов – название (соответствующее применению), и тип изделия, в который заложены определенные проектом характеристики. На примере плит забора ПО 1:

1. ПО – плиты ограждения;

2. 1 – тип изделия, с характеристиками, соответствующими разработанным в серии.

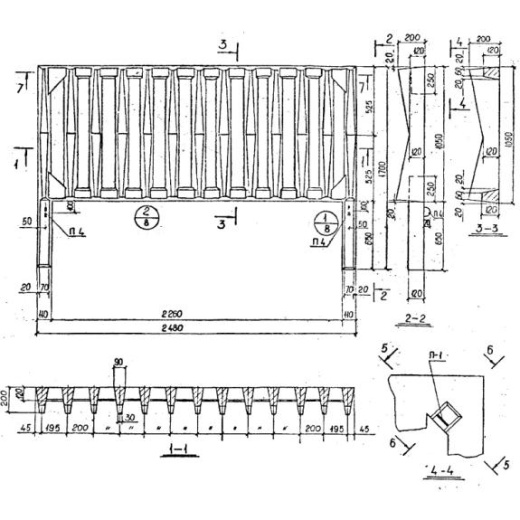

Плиты забора ПО 1 имеют габаритные размеры:

Длина = 2480;

Ширина = 200;

Высота = 1700;

Вес = 505;

Объем бетона = 0,202;

Геометрический объем = 0,8432.

4. Материалы изготовления и характеристики изделия

Производство плит забора ПО 1 выполняется в заводских условиях на современном специализированном оборудовании. Материалы для изготовления подобраны в соответствии с проектными требованиями, с учетом условий эксплуатирования – постоянное воздействие нагрузок вертикальных (от собственного веса) и горизонтальных (в основном, ветровых), температурных перепадов, осадков и других факторов, влияющих на целостность ограждающей конструкции. Плиты забора ПО 1 производятся из тяжелого бетона марки М 200 по прочности на сжатие, возможно также изготовление из керамзитобетона той же марки. Армирование выполняется сварными сетками и каркасами, изготовленными из арматуры класса А111 и Вр1, строповочные петли выполняются из арматурной стали класса А1. Армирование обязательно покрывается антикоррозийной смесью, предотвращающей внутренние разрушения. Морозостойкость, водонепроницаемость, защитные меры определяются индивидуально в соответствии с условиями, в которых будет эксплуатироваться ограждение. После достижения плитами забора ПО 1 отпускной прочности, качество поверхностей соответствует категории А 6, продукция проходит ряд испытаний, выявляющих действительные характеристики строительных элементов. На основании проведенных испытаний, плиты маркируются и документируются, после чего передаются заказчику.

5. Складирование, транспортировка и хранение

Для складирования и транспортирования плиты забора укладывают в штабели, сортируя по маркам, на выровненную поверхность с использованием подкладок и прокладок из дерева. Высота штабеля не должна превышать 2 метра, подкладки должны быть длиной не менее ширины опираемой поверхности и располагаться строго одна над другой в каждом следующем вертикальном ряду. Для строповки используют предусмотренные для этих целей закладные петли. Погрузку и выгрузку плит забора ПО 1 необходимо выполнять при помощи спецтехники, не допускается сваливание или сбрасывание с высоты. Для перевозки плиты необходимо закрепить, исключая продольное и поперечное смещения, трение и удары изделий друг о друга и транспортное средство. Соблюдение правил обращения с железобетонной продукцией позволит сохранить свойства, полученные при производстве, защитить плиты забора ПО 1 от появления трещин и сколов, других деформаций, в результате которых существенно снижаются эксплуатационные характеристики.
