Плита парапетная ПП 5-5 т-2, Серия 1.238-1

Стандарт изготовления изделия: Серия 1.238-1

Плиты парапетные ПП 5-5 т-2 – это железобетонные строительные элементы, равной длины и ширины, имеющие специфическую форму (схема приводится в документах Серии 1.238-1), предназначенные для строительства служебных входов в общественные здания из кирпича. Высокопрочные панели, изготавливаемые из тяжелого бетона, устанавливаются с наружной и внутренней части здания, в соответствии с этим, различаются по характеристикам. Высокая марка бетонной смеси обеспечивает возможность установки на парапеты тяжелых железобетонных козырьков, разработанных в этой же серии, образуя с ними надежную и долговечную конструкцию эстетичного вида.

1. Варианты маркировки

Разработанные в рамках Серии 1.238-1 плиты различаются по габаритным размерам, наружному или внутреннему применению, могут быть угловыми или рядовыми – все эти различия отображаются в маркировке (расшифровка приводится ниже), наносимой производителем железобетонной продукции.

1. ПП 5-5 т-1;

2. ПП 5-5 т-2.

2. Основная сфера применения

В серии разработаны сборные железобетонные конструкции крыльца с козырьком, для применения в строительстве общественных зданий с кирпичными стенами или построенными из крупных блоков. Такой конструкцией оборудуют служебные входы в здание, при этом парапетные плиты служат для создания стенок, на них устанавливается козырек. Плиты разработаны 2 типов – рядовые и угловые (делятся, в свою очередь, по применению на наружные и внутренние угловые панели). Применение рассчитано на обычные условия строительства, различные снеговые районы. В зависимости от стиля, в котором выполнен фасад здания, козырьки могут быть дополнены декоративными элементами из различных материалов. Конструкция – плиты парапетные ПП 5-5 т-2 с козырьками – рассчитана на дополнительные нагрузки от декоративных элементов, но в проектах не предусмотрены конкретные места для их установки. Поэтому, оформляя заказ, важно обозначить в проекте количество и расположение закладных деталей, на которые будет выполнен монтаж.

3. Обозначение маркировки

После производства и проверки изделий на соответствие требуемым характеристикам, на плиты парапетные наносится маркировка, отображающая название и основные параметры продукции. Индекс маркировки состоит из буквенных и цифровых групп. На примере плит парапетных ПП 5-5 т-2:

1. ПП – плита парапетная;

2. 5 – округленная длина ;

3. 5 – округленная ширина;

4. т - тяжелый бетон;

5. 2 – плита предназначена для внутреннего угла строения (цифрой 1 обозначены плиты, предназначенные для наружного монтажа)

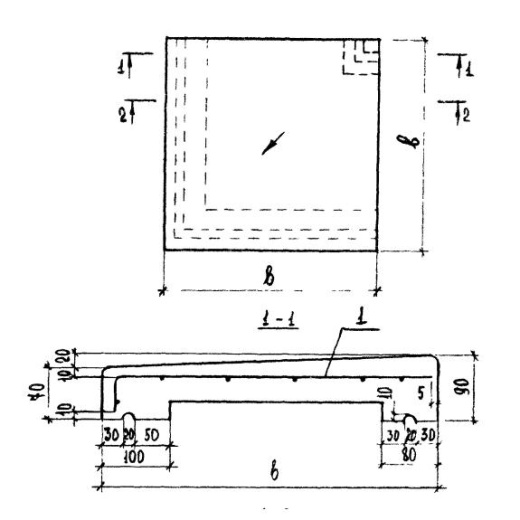

Габаритные размеры плиты парапетной ПП 5-5 т-2:

Длина = 470;

Ширина = 470;

Высота = 90;

Вес = 35;

Объем бетона = 0,014;

Геометрический объем = 0,0199.

4. Материалы изготовления и характеристики изделия

Плиты парапетов используются в условиях высоких нагрузок, в течение всего периода эксплуатирования подвергаются воздействию температурных перепадов и осадков, поэтому материалы для их производства подобраны с учетом всех факторов, влияющих на возможность долговременного безопасного применения панелей по прямому назначению. Плиты парапетные ПП 5-5 т-2, как и другие изделия этой серии, изготавливаются из тяжелого бетона маркой прочности М 200, с морозостойкостью и водонепроницаемостью, задаваемой в соответствии с условиями эксплуатирования – климатическими, температурными, а так же, в зависимости от монтажа снаружи или внутри помещения. Армирование плит выполняется плоскими сетками, изготовленными из стали класса Вр-1 методом контактной точечной сварки. После достижения бетоном отпускной прочности (70% от проектной в теплое время года, 100% - в холодное), плиты проходят контрольные процедуры, удостоверяющие их соответствие требуемым характеристикам, документируются, маркируются и только после этого поставляются заказчику. Для того, чтобы сохранить свойства, полученные плитами парапетные ПП 5-5 т-2 при изготовлении, необходимо соблюдать правила транспортирования, транспортирования и проведения погрузочных работ.

5. Складирование, транспортировка и хранение

Для хранения и транспортирования плиты парапетные ПП 5-5 т-2 устанавливают в рабочем положении на деревянные подкладки, сортируя по маркам. Хранение в течение продолжительного периода времени должно выполняться в складских условиях с обеспечением защиты от агрессивных железобетону веществ, возможностью захвата и подъема. Погрузка и выгрузка осуществляется спецтехникой, при этом подъем парапетных плит производится с применением прижимных захватных приспособлений. Не допускается разгрузка сваливанием, а так же, сбрасывание железобетонной продукции с какой-либо высоты. При перевозках плиты парапетные ПП 5-5 т-2 тщательно закрепляют, исключая их смещение и удары друг о друга и транспортное средство.
