Карнизная плита КП 8-15-8 т, Серия 1.137.1 КЛ-3

Стандарт изготовления изделия: Серия 1.137.1 КЛ-3

Карнизные плиты КП 8-15-8 т - унифицированные изделия сплошного типа консольной конструкции толщиной 80 мм. В Серии 1.137.1 КЛ-3 запроектированы изделия «Г» - образной формы, применяемые в определенных архитектурных ситуациях в соответствии с типовым проектом застройки.

Применяются карнизные плиты при строительстве жилых и общественных зданий, производственных предприятий и других сооружений. Они используются как элементы отделки фасадов в жилых зданиях с кирпичными стенами. Минимальная глубина опирания на кирпичную стену должна быть 200 мм. Изделия рассчитаны на эксплуатацию в обычных инженерно-геологических условиях.

Расшифровка маркировки

На конструкции в обязательном порядке необходимо наносить маркировочные обозначения, соответствующие требованиям ГОСТ 23009-78. Для элемента, запроектированного по Серии 1.137.1 КЛ-3, марка КП 8-15-8 т имеет следующую трактовку:

1. КП - тип конструкции - плита карнизная;

2. 8 - длина;

3. 15 - ширина;

4. 8 - толщина;

5. т - тяжелый бетон.

Маркировка должна наносится темной краской, устойчивой к температурным изменениям и атмосферным осадкам. Допускается использование трафаретов и штампов. Дополнительно на поверхности указывается дата производства, штамп отдела технического контроля и информация о производителе.

Материалы и производство

Процесс производства карнизных плит КП 8-15-8 т осуществляется в горизонтальных металлических формах. В качестве основного компонента в составе конструкций применяется тяжелый бетон класса В15, соответствующий ГОСТ 26633-85. Марка по морозостойкости берется на уровне F75. Для данного типа конструкций водонепроницаемость не нормируется. Защитный бетонный слой до верхней сетки рабочей арматуры должен составлять 20 мм, до нижней сетки 15 мм.

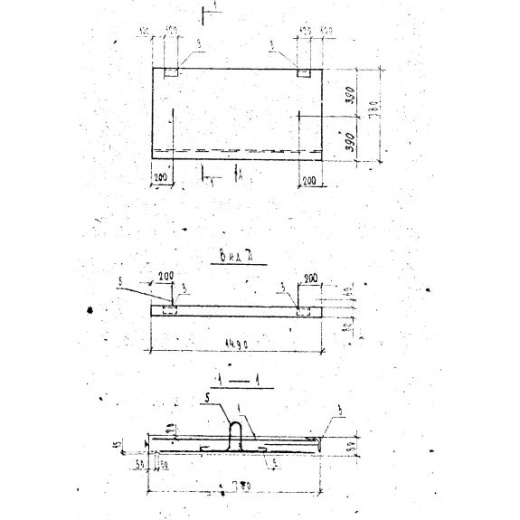

Нижние и боковые поверхности относятся к категориям А3, невидимые при эксплуатации – к А7. Подбор категории для поверхностей соответствует требованиям ГОСТ 13015.0-83. Соответствие геометрических параметров должно проверятся по рабочим чертежам нормативного документа Серии 1.137.1 КЛ-3.

Закладные детали изготавливаются по Серии 1.031 КЛ-2. Изделие армируется сварными сетками из стали класса Bp-I по ГОСТ 6727-80. Плоские арматурные сетки необходимо сваривать с помощью контактной точечной сварки следуя указаниям СН 393-78. Все металлические элементы необходимо подвергать дополнительной антикоррозионной защите в соответствии с требованиями СНиП 2.03.11-85.

Транспортировка и хранение

При транспортировке и хранении необходимо сохранять горизонтальное положение элементов. Для складирования карнизных плит КП 8-15-8 т следует заранее тщательно выровнять площадку. Укладка должна производиться в штабеля высотой не более 2,5 метров. Важно рассортировывать изделия по маркировкам для упрощения поиска необходимых элементов на складской территории. Толщина подкладочного изоляционного материала должна составлять не менее 3 см. При наличии выступающих частей высота деревянных подкладок должна превышать высоту выступов минимум на 2 см.

Для осуществления погрузочно-разгрузочного комплекса работ следует использовать строповочные петли. Изделия надежно крепятся в кузове автотранспортного средства при помощи специальных крепежных механизмов и приспособлений. Важно минимизировать вероятность возникновения механических повреждений: сколов, трещин. Для этого нужно прокладывать деревянные бруски между рядами. Следует внимательно соблюдать правила техники безопасности на всех этапах работы с железобетонными конструкциями.
