Ригель 1Р 4-23-2, Серия 1.020.1-2с/89

Стандарт изготовления изделия: Серия 1.020.1-2с/89

Ригели 1Р 4-23-2 это обязательные элементы сборочных каркасов, обеспечивающих поддерживание многопустотных плиты в возводимых общественных зданиях, а также в основных либо вспомогательных строениях индустриального назначения в несколько этажей. Они визуально напоминают стандартную балку из бетона. Их сечение по внешнему виду аналогично разнобокому тавру, его ножка немного смещена в одну сторону вдоль всей длины. При этом на ней в центральной части выполнен ступенчатый выступ. С двух сторон от него на удерживающей балке выведены плоские концы армирующих сеток. С помощью них осуществляется надежное соединение с пустотными плитами перекрытия. На торцовых гранях предусмотрены волнообразные поверхности, способствующие лучшей стыковки с соседними составляющими каркасной несущей конструкции. Для осуществления безопасного монтажа и удобного перемещения на теле таких поддерживающих деталей выполнены два строповочных отверстия. В проектной Серии 1.02.1-2с/89 есть возможность ознакомиться с типовыми конструкциями ригелей, их рабочей документацией в виде чертежей и сборочных схем армирования.

1. Варианты маркировки

Любые произведенные ж/б узлы, используемые при возведении многоэтажных зданий разнообразного функционального назначения, обязательно кодируется с использованием буквенно-цифровой аббревиатуры. В Серии 1.020.1-2с/89 представлены разнообразные наиболее популярные варианты маркировки ригелей.

1. 1Р 4-23-1;

2. 1Р 4-23-2;

3. 1Р 4-23-3;

4. 1Р 4-23-4;

5. 1Р 4-23-5.

2. Основная сфера применения

Однополочные ригеля различного варианта исполнения рекомендуются специалистами для сборки каркасов общественных либо индустриальных зданий, возводимых в несколько этажей. Они обязаны выполнять основное назначение – обеспечивать надежную опору многопустотным плитам перекрытия. Благодаря особой форме таких поддерживающих изделий они успешно осуществляют свое главное предназначение.

Гарантированное крепление ригелей 1Р 4-23-2 на опорных колонах с помощью закладных деталей, предварительно заложенных в их структуру, позволяет делать каркасы жесткими и устойчивыми к различным нагрузкам, в том числе и к ветровым. Такие несущие конструкции способны довольно успешно противостоять даже сейсмическим колебаниям амплитудой до 9 баллов.

Благодаря тому, что для изготовления ригелей различного типа используются высокопрочные бетонные смеси, они отличаются достаточно хорошей стойкостью на протяжении длительного периода к воздействию разнообразных неблагоприятных факторов, таких как: повышенная влажность, колебания температурного режима. Но несмотря на это ригеля рекомендуется использовать при возведении многоэтажных каркасных зданий эксплуатируемых в среде со слабой степенью агрессивности. Особые условия грамотного подбора ригелей можно посмотреть в нормативной Серии 1.020.1-2с/89.

3. Обозначение маркировка изделия

Изделия, применяемые при возведении многоэтажных зданий разнообразного функционального назначения, всегда кодируются с использованием буквенно-цифровой аббревиатуры с учетом информации предоставленной в Серии 1.020.1-2с/89. Согласно ее рекомендаций обязательно указывается комбинацией шифров: сфера применения ж/б деталей, некоторые эксплуатационные параметры и особенности вариантов их исполнения.

Аббревиатура, нанесенная на боковую грань ригеля 1Р 4-23-2, сообщает о следующем;

1. 1 – однополочная опора;

2. Р – ригель прямоугольной формы для поддержания многопустотных плит перекрытия;

3. 4 - высота;

4. 23 – длина;

5. 2 – индекс несущей способности.

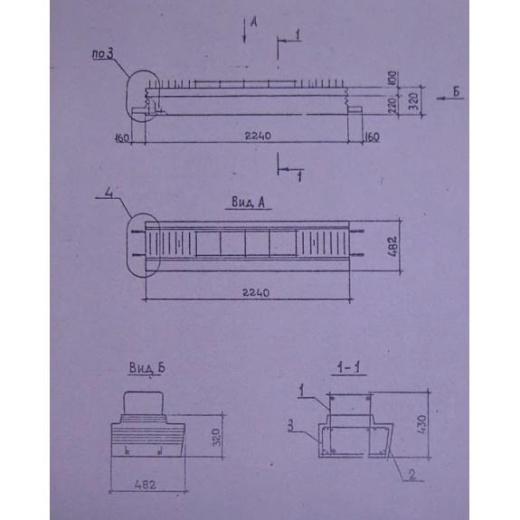

Ригель 1Р 4-23-2 обладает следующими эксплуатационными размерами:

Длина = 2240;

Ширина = 482;

Высота = 320;

Вес = 750;

Объем бетона = 0,3;

Геометрический объем = 0,3455.

На боковой поверхности несмываемой краской нужно дополнительно указать, массу, дату выпуска изделия, клеймо завода-производителя и ОТК.

4. Изготовление и основные характеристики

Производство ригелей различного типа обязательно контролируется нормативными документами – Серией 1.020.1-2с/89 и ГОСТом 18980-90. Согласно их рекомендаций однополочные ригели 1Р 4-23-2 выпускаются с применением только тяжелых высокопрочных марок бетона с классом прочности не ниже В25. Использование такого материала дает возможность обеспечить изготовленной продукции довольно высокие характеристики прочности и стойкости к воздействию внешних активных либо статических нагрузок. Стандартно ригеля производятся с классом водонепроницемости на уровне W6 и морозостойкостью не ниже F150. Но по требованию заказчика их можно изготовить и более высокими эксплуатационными параметрами.

Так как ригели 1Р 4-23-2 отличаются значительной длиной, для улучшения их прочных характеристик в структуру этих деталей закладываются пространственные каркасы из сеток. Для этого используется термически упрочненная стержневая сталь класса АтV, предварительно обработанная антикоррозионным покрытием.

5. Транспортировка и хранение

Как и другие балочные ж/б детали ригеля различного вида рекомендуется складировать плашмя в несколько ярусов высотой не больше 2,5 метра. При этом между ними нужно прокладывать по несколько деревянных реек толщиной не менее 25 мм. В проектной Серии 1.020.1-2с/89 можно найти все тонкости транспортировки и хранения различных элементов сборки каркасов многоэтажных здание, том числе и ригели 1Р 4-23-2.
