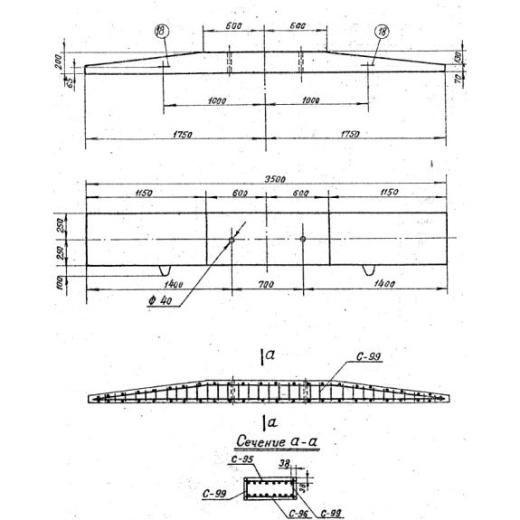

Ригель для закрепления железобетонных опор РЦ 3,5-6, Серия 3.407.9-158

Стандарт изготовления изделия: Серия 3.407.9-158

Ригель для закрепления железобетонных опор РЦ 3,5-6 - универсальное индустриальное изделие, выполненное в форме плиты трапециевидной формы, которая имеет технологические скосы и строповочные петли для удобства при монтаже, а так же они необходимы для подъема конструкции на высоту. Железобетонные элементы выполняются из очень прочных материалов, поэтому они способны выдерживать высокие нагрузки и предназначены для закрепления железобетонных опор. Рабочие чертежи и правила установки зафиксированы в Серии 3.407.9-158.

Расшифровка маркировки

Индустриальное изделие имеет свой индивидуальный шифр-маркировку. Марку можно встретить в спецификации и на самом элементе. Применяют специальную влагоустойчивую краску для нанесения, а так же трафареты и штампы. Буквенно-цифровые сочетания раскрывают основные сведения о конкретном строительном изделии. Согласно нормативу Серии 3.407.9-158 рассмотрим значение символов в марке РЦ 3,5-6:

1. РЦ - тип изделия - ригель для центрифугированной стойки;

2. 3,5 - длина элемента;

3. 6 - диаметр стойки.

Дополнительно указывают дату выпуска, номер партии, логотип завода-производителя, массу (в килограммах) и штамп отдела технического контроля. Заводские маркировочные шифры запрещается изменять и дополнять, так как это может привести к ошибкам во время поиска нужной строительной продукции на складской территории.

Основные характеристики и изготовление

Производство железобетонных изделий РЦ 3,5-6 осуществляется на заводе сборного железобетона, с соблюдением всех требований, которые регламентирует Серия 3.407.9-158. Главной и прочной основой выступает бетон класса B25. Марка бетона по морозостойкости и водонепроницаемости обычно подбирается индивидуально и зависит от того в какой климатической зоне будет организована постройка. Согласно действующему регламенту морозостойкость варьируется в пределах от F150-200, а водонепроницаемость от W4-8. Изделия приобретают дополнительную прочность за счет армирование пространственным каркасом, который изготавливается из горячекатаной стали класса A-III. В теле индустриальных конструкций предусматриваются закладные детали и монтажные петли из стали класса AI. С учетом того, что ригели используются в разных климатических районах, проводится антикорозионная защита по СНиП II-28-73. Чтобы проверить изделия на прочность, жесткость и трещиностойкость, они должны пройти ряд проверок согласно ГОСТ 8829-77. Внешний вид, геометрия, проверяется с особой внимательностью, в результате обнаружения дефекта, конструкция не допускается к отправке. Все те изделия, что прошли проверку без замечания, получают соответствующий документ - паспорт качества, который содержит информацию о сырье и заводе-изготовителе.

Транспортировка и хранение

Складирование ригелей РЦ 3,5-6 осуществляется штабелями высотой не более 2,5, при этом маркировка должна хорошо просматриваться, а в тех местах, где располагаются строповочные петли, должны быть обязательно проложены инвертарные деревянные подкладки. Перевозят индустриальные конструкции на специализированном автомобильном транспорте, а так же допускается транспортировка на железнодорожных и паромных платформах. Чтобы строительные изделия сохранили свои высокие качественные характеристики, все манипуляции с ними следует проводить с особой осторожностью, соблюдая правила техники безопасности. Строго запрещено сваливать детали на землю и перетаскивать волоком, для погрузочно-разгрузочных операций предусматривается специализированная техника.
