Лоток кабельного канала ЛК 20-10, Серия 3.407.1-157

Стандарт изготовления изделия: Серия 3.407.1-157

Лотки кабельных каналов ЛК 20-10 – это обязательный атрибут технических сооружений для прокладки кабельных и прочих инженерных сетей. Как правило, ЛК 20-10 используется для энергетического строительства. Данное изделие – бетонная плита, которая имеет особую конструкцию. На сегодня лотки – это лучшее решение для оптимальной защиты проложенных коммуникаций. Строительство теплотрасс должно проводиться согласно определенным правилам, что позволяет обеспечить сохранение изоляции сетей от атмосферных воздействий. Именно поэтому к лоткам ЛК 20-10 предъявляют жесткие требования. Рассмотрим составляющие характеристики.

1.Варианты написания маркировки изделия.

Лотки для каналов ЛК 20-10 маркируются буквенно-цифровой комбинацией, согласно действующему Регламенту – Серия 3.407.1-157. В обязательное обозначение входит: условная единицы железобетонного изделия и его размерная группа. Примеры обозначения:

1.ЛК 20-10;

2.ЛК 20.10.

2.Основная сфера применения.

Технический лоток используется для обустройства каналов, в которые прокладывают электрические кабеля. Также используют данные ЖБИ-изделия при обустройстве систем сигнализаций, при подключении электросетей к зданиям.

Данное изделие полностью гарантирует качественную прокладки сетей. За счет высокой прочности лотков, сооружение имеет высокие эксплуатационные характеристики и позволяет проводить техническое обслуживание очень редко. Все проектные чертежи относительно ЛК 20-10 содержит Серия 3.407.1-157, где установлено – данные лотки выпускаются для всех типов грунтов.

Лотковые элементы полностью готовы к монтажным работам на объекте и не требуют дополнительной обработки. При этом монтажные работы можно провести как самостоятельно, так и при помощи специализированной организации. Данные изделия оборудуются съемными крышками, что обеспечивает легкий доступ к коммуникациям. Канал оборудуют типоразмерными изделиями одной группы, для лотков ЛК 20-10 используют:

1. Плиты перекрытия лотков каналов – тип ПП;

2. Бруски (для укрепления канала);

3. Плитные блоки.

3.Обозначение маркировки изделия.

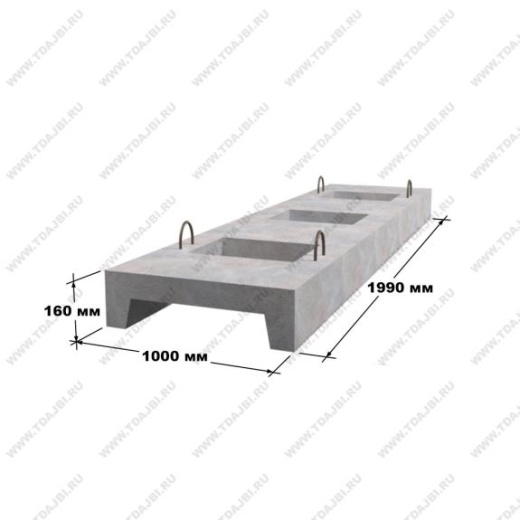

В основное обозначение входят: размерная группа 1990х1000х160, где указаны, длина, ширина и высота изделия. Буква в маркировке обозначает тип бетонного изделия, Л – лоток. Геометрический объем данного элемента составляет – не менее 0,3184 , при этом объем бетона – не менее 0,11 . Один лоток имеет общий вес в 275 . Дополнительно указывают несущую способность в кн/м.

4.Характеристики и основные материалы для изготовления.

Лотковые элементы изготавливают из тяжелых бетонов определенных характеристик. Основным требованием при эксплуатации ЛК 20-10 является их неизменная прочность, поэтому бетонная смесь должна быть водонепроницаемой, морозостойкой и выдерживать высокие нагрузки на сжимающие и изгибающие деформации. Качество бетонного лотка должно соответствовать таким условиям, чтобы обеспечить стойкость сооружения и не допустить обвала грунта, проникновения внутрь влаги. При нарушении технологии изготовления лотков кабельных каналов ЛК 20-10 инженерные сети будут подвергаться негативным воздействиям и выйдут из строя. Технические характеристики изделия ЛК 20-10 находятся в соответствии с действующей нормативной базой. Основные характеристики бетона для получения лотков ЛК 20-10 с заданными эксплуатационными качествами:

1. Бетон должен изготавливаться из портландцемента (по ГОСТ 10178-85, и отвечать марке по прочности на сжатие не менее чем М150 и М200, класс по прочности на сжатие – не менее В15);

2. Морозостойкость бетона – не менее марки F100 и F200;

3. Водонепроницаемость – не менее W4.

Бетонные лотки ЛК 20-10 обязательно армируются. Для этого используются горячекатаную сталь класса A-I диаметр прутков 4 мм., и A-III диаметр прутков 8 мм., согласно ГОСТ 5181-82. Арматурная сетка тип С9 производится методом контактно-точечной сварки, а также с применением вязальной проволоки. На боковой стороне имеются монтажные петли для удобства подъема лотков на высоту, при необходимости их в дальнейшем срезают или загибают.Дополнительная коррозионная и гидрофобная защита ЖБИ-изделия ЛК 20-10 обеспечивает повышенную стойкость к атмосферным воздействиям, к движениям грунтов и их вспучиваниям, а также прочим отрицательным воздействиям.

5.Хранение и транспортировка.

На складских помещениях лотки хранят штабелями, при этом укладывают не более чем 3 ряда изделий. Между каждым слоем прокладывают деревянные доски. Норма загрузки в машину 20 т. готовых лотков ЛК 20-10.
