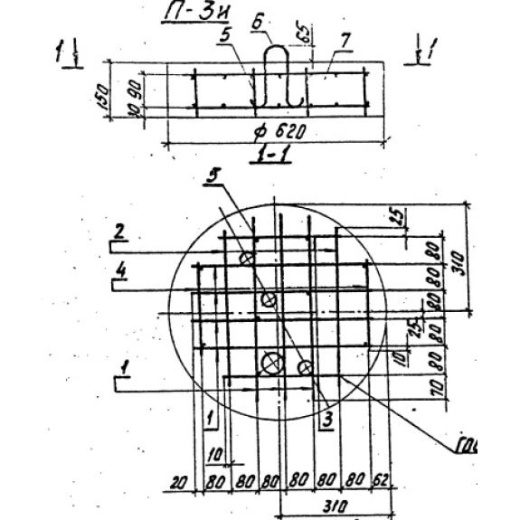

Опорно-анкерные плиты П 3 и, Серия 3.407.1-143

Стандарт изготовления изделия: Серия 3.407.1-143

Опорно-анкерные плиты П 3 и – железобетонные изделия, применяемые на базе стоек тип СВ и СНВ. Конструктивно элементы выглядят как платформы круглой формы и имеют 4 отверстия определенного диаметра для крепления вспомогательных элементов. Плиты могут применяться в качестве дополнительного ребра жесткости, когда электротехнические стойки устанавливаются на слабых грунтах. Как ригель плита отлично работает, если опоры ЛЭП заглубляются в котлован глубиной до 2,7 метра. Это позволяет получать очень прочные и более долговечные сооружения.

Благодаря применению тяжелых армированных бетонов для изготовления плит удается получить элементы, которые будут работать в условиях значительных сжимающих нагрузок, не разрушаясь. Анкерная опора увеличивает площадь опирания, повышая устойчивость стойки. Таким образом, применение опорно-анкерной плиты П 3 и имеет экономическое и практическое обоснование. Энергетическое строительство требует применения только прочных, надежных и долговечных элементов, поэтому опорные плиты, как и стойки, изготавливают в соответствии с жесткими стандартами Серии 3.407.1-143. Все условия регламента обязательны для исполнения.

1. Варианты маркировки изделий.

Опорно-анкерные плиты П 3 и разделяют по видам и маркам по специальным обозначениям. Это буквенно-цифровая комбинация, в которой содержится тип железобетонного изделия, размерная группа и дополнительной буквой указывается модификация плиты. Маркировка может быть записана несколькими вариантами, каждый из которых считается правильным:

1. П 3 и.

2. Основная сфера применения.

Опорно-анкерные плиты П 3 и используются в основном в энергетическом строительстве в качестве опор для стоек (ЖБ-изделия, изготовленные из вибрированного бетона) ЛЭП с низким номинальным напряжением. Анкерные элементы надежно закрепляются в любом типе грунта. Плита также выполняют функцию ригеля, обеспечивая устойчивость всего инженерного сооружения. Жесткий упор позволяет отлично противостоять значительным ветровым нагрузкам и силам грунтового морозного пучения. Таким образом, опоры могут применяться во всех климатических регионах России, даже в условиях крайнего Севера. Часто эти элементы используются и в частном строительстве. Из них создают колодезные упоры и прочие гидротехнические постройки.

3. Обозначение маркировки.

Маркирование позволяет проводить грамотную и быструю сортировку изделий по видам и маркам. В знаках указывают тип ЖБ-элемента, разменную группу и дополнительной буквенной комбинацией модификацию. Опорно-анкерная плита П 3 и имеет следующие характеристики:

Длина = 620;

Ширина = 620;

Высота = 150;

Вес = 110;

Объем бетона = 0,05;

Геометрический объем = 0,0577.

4. Характеристика материалов.

Плиты П 3 и при эксплуатации заглубляются в грунт, поэтому подвергаются постоянному действию со стороны среды агрессивного характера. Для того чтобы изделия служили долго и без вложений на их обслуживание или ремонт, используют бетон высокого качества.

Характеристики материалов следующие:

1. Класс прочности бетона – от В25;

2. Водопоглощение – 4% или водонепроницаемость марки W8;

3. Морозостойкость – до 200 8-часовых циклов полного промерзания и последующего размораживания, марка F200. Повышение стойкости бетона к действию отрицательных температур достигается путем введения в бетон высококачественных инертных материалов, таких как, гравийный щебень и природный песок с мелким зерном. Это позволяет эксплуатировать опоры при температуре до -40 градусов по Цельсию;

4. Высокая износостойкость, трещиностойкость.

Усиление опорной плиты П 3 и выполняется по расчетным схемам, указанным в технической документации, стержневой арматурой с предварительным напряжением. Используется сталь класса Ат-400, Ат-500, Ат-600 с термическим упрочнением. Дополнительно в тело плиты закладывают 36 вспомогательных деталей и 1 строповочную петлю, используемую для подъема изделия на высоту. Металлические детали проходят антикоррозионную обработку для продления срока службы всего изделия.

5. Транспортировка и хранением продукции.

Опорно-анкерные плиты П 3 и перевозят различными способами, но во всех случаях применяют только спецтранспорт требуемой грузоподъемности. Большие партии доставляются по железной дороге или морю. Мелкие партии оптимально перевозить автомашинами. Сохранность изделий обеспечивается за счет их надежной фиксации и изоляции слоев деревянными досками. Проведение погрузо-разгрузочного комплекса работ допускается только с применением спецтехники. Ручной сброс и навал изделий не допускаются. Хранят плиты П 3 и в штабелях высотой 2-3 ряда. Слои также изолируют досками, чтобы исключить трение порчу продукции.
