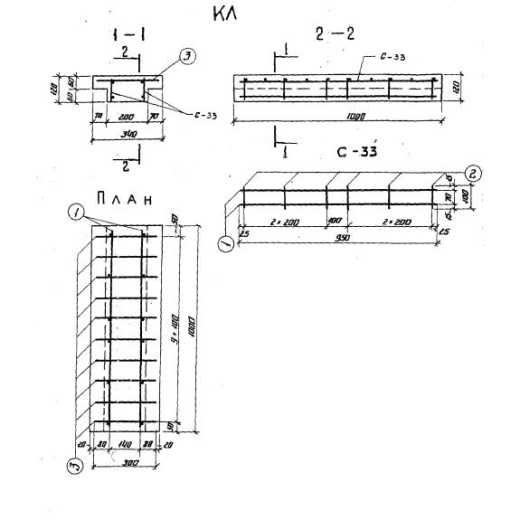

Плита перекрытия междушпального лотка КЛ, Серия 3.501-68

Стандарт изготовления изделия: Серия 3.501-68

Плиты перекрытия междушпальных лотков КЛ – унифицированные железобетонные изделия, имеющие прямоугольную форму. Характерной отличительной особенностью конструкции является наличие выступов, расположенных по обеим сторонам элемента вдоль всей длины. Они предназначены для надежного опирания на лотковые элементы.

Высокопрочные крышки лотков применяются при строительстве различных коммуникационных каналов, располагаемых вдоль железнодорожных путей. Изделия обеспечивают герметичное сопряжение с лотковыми элементами (запроектированными по Серии 3.501-68) и осуществляют отведение поверхностных вод под железнодорожным полотном и из балластной призмы. Элементы используются при обустройстве водоотводных каналов от центральных стрелок. Конструкции способны выдержать сейсмические толчки до 6 баллов. Элементы отличаются высокой прочностью, надежностью и долговечностью. Изделия рассчитаны на восприятие нагрузок различной степени тяжести, в том числе от составов металлургических заводов (давление на ось не должно превышать 60 тонн). Элементы были разработаны с учетом требований и рекомендаций строительных норм СН 200-62 и СН 365-67.

Расшифровка маркировки

На боковой грани каждого элемента наносятся специальные маркировочные обозначения, упрощающие подбор необходимых по типовому проекту элементов. Буквенная комбинация КЛ имеет следующую расшифровку:

1. КЛ – тип конструкции – крышка лотка.

Краска для нанесения маркировочных знаков должна быть устойчивой к истиранию, перепадам температур и вредоносным воздействиям атмосферных осадков.

Материалы и производство

Для изготовления плит перекрытия междушпальных лотков КЛ по рекомендациям Серии 3.501-68 допускается использовать металлическую и деревянную (при гарантии сохранения геометрических пропорций) опалубку. Главным материалом для производства служит тяжелый гидротехнический бетон марки М200 по прочности на сжатие.

Морозостойкость подбирается в соответствии с требованиями ГОСТ 4795-68 и варьируется: до -15 – F200, ниже -15 – F300. Высокая сопротивляемость конструкций вредоносному воздействию жидкости достигается благодаря входящим в состав бетонной смеси присадкам и добавкам, увеличивающим гидроизоляционные свойства. Величина защитного слоя, предохраняющего рабочую арматуру, составляет 20 мм.

Дополнительную прочность элементам придает расположенное в теле конструкции армирование. Оно состоит из специальных сварных сеток и отдельных арматурных стержней. Для их изготовления используется высокопрочная стержневая арматурная сталь класса AIII по ГОСТ 5781-61 с диаметром стержней 6 мм марок 25Г2С, 18Г2С и 35ГС. При необходимости эксплуатации конструкций в средах с температурой ниже -40 следует использовать исключительно марку 18Г2С.

Величины допустимых отклонений от принятых на рабочих чертежах геометрических параметров следует сверять с указаниями Серии 3.501-68. Обязательно проведение испытаний на прочность и соответствие поверхностей. Некондиционные изделия отбраковываются. Прошедшие проверки конструкции снабжаются необходимой документацией.

Транспортировка и хранение

Складирование крышек лотков должно осуществляться в штабелях на выровненной территории с обязательным использованием подкладочных материалов. Толщин прокладок должна превышать высоту выступающий частей на 2 см. Высота штабеля не должна превышать 2,5 м.

Транспортировка должна осуществляться по аналогии со складированием с обеспечением надежной фиксации конструкций с целью исключения механических повреждений.
