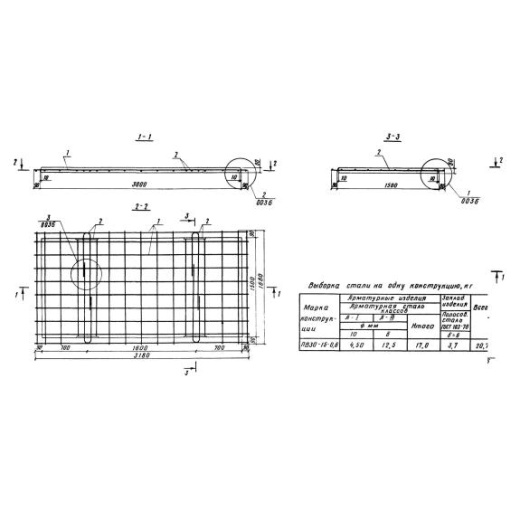

Плита ПВ 30-15-1, Серия 3.820.1-70

Стандарт изготовления изделия: Серия 3.820.1-70

Плиты ПВ 30-15-1 - это железобетонные предварительно напряженные изделия с выпусками арматуры по контуру, которые входят в группу унифицированных ЖБ-материалов для крепления откосов мелиоративных каналов и земляных плотин. Изготовление такой продукции регламентируется Выпуском 1 действующего типового проекта - Серия 3.820.1-70. Номенклатурный ряд изделий данного типа включает множество наименований. Выпуски арматуры по четырем сторонам плит предназначены для устройства бетонируемых швов, которые не нуждаются в укладке дополнительной арматуры.

1. Варианты маркировки

Многие типовые железобетонные изделия могут маркироваться несколькими способами. Обозначения включают несколько буквенно-цифровых символов, несущих в себе определенную информацию о типоразмере и основных технических особенностях стройматериала. Марка данного наименования также пишется несколькими способами:

1. ПВ 30-15-1;

2. ПВ 30-15-2.

2. Основная сфера применения

Плиты для крепления откосов мелиоративных каналов используются во многих сферах водохозяйственного и городского строительства. Они служат для обустройства подводящих каналов и рисберм водохозяйственных сооружений, защиты откосов земляных плотин и прочего. Эксплуатация допускается при наличии неагрессивной среды (в условиях агрессивной среды должны быть предусмотрены дополнительные меры по защите изделий от коррозийных процессов).

В зависимости от толщины и индекса несущей способности плиты, она может применяться для облицовки каналов глубиной до 5 метров. Выбор конкретной марки зависит от характера будущих воздействий и нагрузок на гидротехнические сооружения (делятся на волновые, ледовые и нагрузки от судов).

3. Обозначения маркировки изделия

Быстро ориентироваться в обширных каталогах ЖБИ, а также разбираться в технической документации позволяет знание марки интересующего Вас изделия. Маркировочные обозначения ПВ 30-15-1 означают следующее:

1. ПВ – плита с выпусками арматуры;

3. 30 – длина в дм.;

4. 15 – ширина в дм.;

5. 1 – категория по несущей способности, соответствующая толщине в 6 см.

Однако одной марки для выбора стройматериалов недостаточно. Важно также знать полные габаритные показатели наименования:

Длина = 3000;

Ширина = 1500;

Высота = 60;

Вес = 680;

Объем бетона = 0,27;

Геометрический объем = 0,27.

4. Изготовление и основные характеристики

В Серии 3.820.1-70, регламентирующей процесс производства плит ПВ 30-15-1, содержатся практические указания к изготовлению материалов, требования к условиям выпуска и применяемому сырью, а также рабочие чертежи, основные расчетные положения, правила приемки, транспортировки и складирования. Согласно с этим нормативом бетон должен обладать высоким классом прочности на сжатие (В25) и максимальной водонепроницаемостью (марка W6). Готовое изделие должно выдерживать не менее 150 циклов полного замораживания и оттаивания: этот показатель может варьироваться в зависимости от климатических условий в районе применения. Армирование осуществляется соответственно с официальными требованиями, прописанными в ГОСТ 7348-81, ГОСТ 5781-82 и ГОСТ 6727-80. Металлическим каркасом служат сварные сетки из напрягаемой арматурной стали классов Вр-ІІ, Вр-І, А-ІІІ и А-І. Для фиксации стальных элементов, строповочных петель и закладных деталей в проектном положении применяется технология контактно-точечной сварки и нахлесточных соединений, что гарантирует максимальную надежность конструкции.

Плиты изготавливают на современных заводах агрегатно-поточным методом с обязательным натяжением арматуры до подачи бетонной смеси. Натяжение механическим способом на специальных домкратах может замещаться электротермическим методом при температуре нагрева не выше 400 градусов по Цельсию. Для максимального уплотнения цементного раствора при формовании в ход идут вибрационные столы. После усадки и сушки освобожденные от опалубки плиты проходят ряд приемо-сдаточных испытаний на прочность, трещиностойкость и соответствие внешних характеристик существующим требованиям.

5. Транспортировка и хранение

Условия безопасной транспортировки и хранения прописаны в технических условиях ТУ 33-82-86. Они включают использование изоляционных материалов для отделения изделий друг от друга, наличие специально подготовленной основы и хранение плит в невысоких штабелях с обеспечением прямого доступа подъемной техники. Правилами безопасности строго запрещается сброс, навал изделий, погрузка волоком и прочие недопустимые оплошности, способные привести к малейшим механическим повреждениям. При перевозке залогом сохранности плит для крепления каналов ПВ 30-15-1 является надежная фиксация в кузове. При транспортировке в ход также идут деревянные прокладки и подставки.
