Железобетонный фундамент 3Ф 18-18-2, Серия 1.812.1-1

Стандарт изготовления изделия: Серия 1.812.1-1

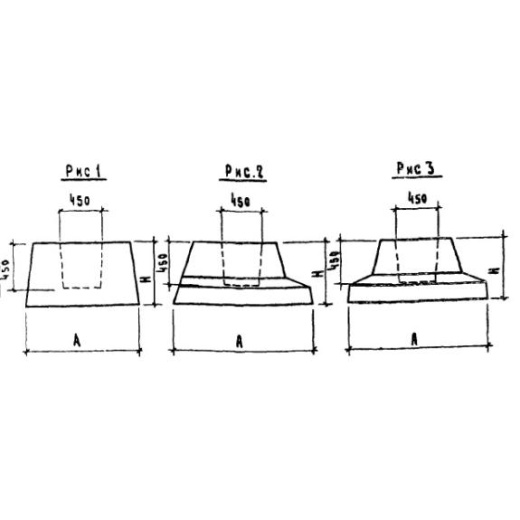

Железобетонный фундамент 3Ф 18-18-2 (1.812.1-1) предназначен для строительства одноэтажных сельскохозяйственных зданий и для установки колонн сечением 200х200, 300х300 мм. Представляет собой высокопрочную монолитную конструкцию, состоящую из прямоугольной подошвы и установленного на ней прямоугольного стакана с трапецеидальным отверстием в поперечном сечении. Регламентировано использовать такие фундаменты в районах с сейсмичностью до 7 баллов с неагрессивными, слабо- и среднеагрессивными грунтовыми средами, исключениями являются вечномерзлые грунты, области горных выработок.

В зависимости от рельефа местности, характеристики грунтов, глубины промерзания почвы в проекте сооружения прописывается тип бетонной подготовки для установки фундамента. При отсутствии специальных предписаний фундаменты 3Ф 18-18-2 (1.812.1-1) устанавливаются на песчаную подготовку толщиной 100 мм.

Расшифровка маркировки

Марки железобетонных фундаментов состоят из буквенных и числовых индексов, образующих несколько групп обозначения, в которых кратко дана основная информация об изделии. Маркировка 3Ф 18-18-2 (1.812.1-1) означает, что:

1. 3 - вариант исполнения;

2. Ф - фундамент;

3. 18 - длина (дм);

4. 18 - ширина (дм);

5. 2 - под стены, опирающиеся на фундамент, толщиной более 250 мм.

Марка изделия, краткое наименование производителя, дата выпуска, штамп ОТК - маркировочные надписи, которые должны быть проштампованы на боковых гранях всех готовых фундаментов.

Материалы и производство

Железобетонные фундаменты 3Ф 18-18-2 (1.812.1-1) следует изготавливать согласно с требованиями и рекомендациями, закрепленными в Серии 1.812.1-1 и ГОСТ 24022-82. В основе данных изделий лежит тяжелый бетон с классом по прочности на сжатие М200. Марка бетона по морозостойкости напрямую зависит от климатических условий в зоне строительства и режима эксплуатации и принимается автором проекта в соответствии со СНиП II-21-75.

Армирование представляет собой совместную работу металла с бетоном и обеспечивает изделиям особую прочность, стойкость к появлению трещин. Подошва данных фундаментов армируется сварными сетками, стакан - пространственными каркасами, выполненными из стали класса АIII. В теле конструкции запроектированы так же закладные детали из стали класса АI, с помощью которых обеспечивается соединение с другими строительными элементами.

Приемка готовых фундаментов осуществляется партиями, состоящими из изделий, изготовленных в течение одних суток из одного вида материала. Конструкции подвергаются испытаниям на прочность, жесткость, трещиностойкость, оцениваются их внешний вид, прямолинейность, точность геометрических параметров. На поверхностях изделий допускаются наличие раковин, местных наплывов бетона, сколов на ребрах, но с размерами, не превышающими показаний, прописанных в нормативном документе изготовления.

Транспортировка и хранение

Фундаменты 3Ф 18-18-2 (1.812.1-1) следует хранить на оборудованных складах с выровненным основанием. Конструкции, не достигшие отпускной прочности бетона, а так же с браком или нуждающиеся в ремонте, должны складироваться отдельно. При хранении и перевозке обязательно должны применяться инвентарные прокладки, гарантирующие изделиям устойчивость.

Погрузо-разгрузочные работы и монтаж необходимо выполнять специальным транспортом, оснащенным захватывающими приспособлениями с соблюдением техники безопасности.

При перевозке к месту монтажа автомобильным или железнодорожным видом транспорта надлежит гарантировать фундаментам фиксацию, предохраняющую изделия от ударов, сотрясений и перекосов, смещений.
