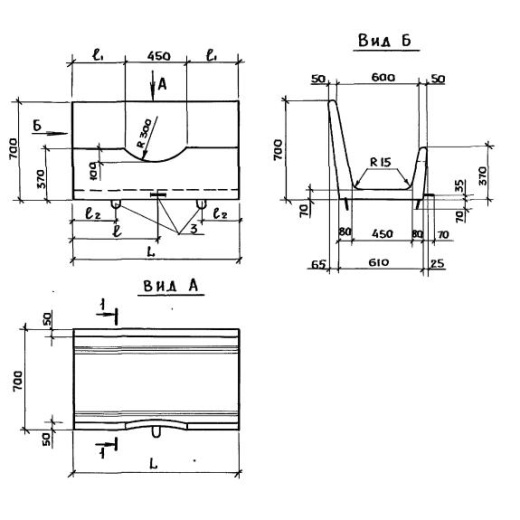

Кормушка КТ 148-70-37, Серия 3.818.9-2

Стандарт изготовления изделия: Серия 3.818.9-2

Кормушки КТ 148-70-37 – унифицированные железобетонные изделия прямоугольной формы. В поперечном сечении конструкция напоминает перевернутую букву «П». Запроектированные в Серии 3.818.9-2 элементы имеют рад конструктивных особенностей, зависящих от типа животных для которых предназначено изделие.

Уникальные железобетонные кормушки были специально разработаны для животноводческих производственных зданий. Изделия используются для обустройства специальных зон, предназначенных для кормления крупного рогатого скота, овец, свиней и других животных. Их размещают в зданиях и на открытых площадках.Сортамент конструкций позволяет подбирать необходимые элементы под реализацию различных типовых проектов. Элементы подходят для взрослого поголовья и отъемышей. Ряд конструкций предназначен для кормления жидкими кормами. Часть элементов специально разработана для привязного и часть для беспривязного содержания. Допускается использование кормораздатчиков типа РВК-Ф-74. Разрешено применение изделий в районах с сейсмичностью до 6 баллов. Максимальная влажность в зоне использование не должна превышать 85%. При разработке конструкций учитывались требования ОНТП 2-85 и ОНТП 1-89.

Расшифровка маркировки

В соответствии с требованиями ГОСТ 23009-78 были разработаны специальные маркировочные обозначения, упрощающие поиск и сортировку готовых конструкций на складских территориях. В состав марки включены буквы и цифры с основными информационными сведениями. Совокупность символов КТ 148-70-37 имеет следующую трактовку:

1. КТ – тип конструкции – кормушка групповая (КТИ – кормушка индивидуальная);

2. 148 – длина;

3. 70 – ширина;

4. 37 – высота;

Наличие в конце марки буквы «а» означает присутствие автоматической привязки. При наличии индекса «т» - трапециевидная кормушка с кормораздатчиком РВКФ74. При наличии цифровых индексов подразумевается присутствие дополнительных закладных изделий. Маркировочные знаки следует наносить на наружной грани каждого изделия.

Материалы и производство

Основным документом, регламентирующим процесс изготовления кормушек КТ 148-70-37, является Серия 3.818.9-2. Главным материалом выступает тяжелый конструкционный бетон плотной структуры пониженной проницаемости, соответствующий требованиям ГОСТ 26633-85. Средняя плотность должна составлять 2400 кг/м3. Класс по прочности на сжатие В25. Водонепроницаемость W6. Морозостойкость от F50 до F75.

Для армирования изделий используется горячекатаная сталь периодического профиля класса AIII по ГОСТ 5781-82 и обыкновенная проволока класса Bp-I по ГОСТ 6727-80. При эксплуатации в температурном режиме до -40 можно использовать марки стали 35ГС и 25Г2С. Закладные детали производятся из толстолистового проката марки С235 по ГОСТ 27772-88. Петли – сталь класса AI марок СТ3сп, СТ3пс. Анкерующие стержни – AII.

Внутренняя поверхность элементов должна удовлетворять требованиям по категории А3, наружная – А6 в соответствии ГОСТ 13015.0-83.

Транспортировка и хранение

Складирование и транспортировка железобетонных кормушек КТ 148-70-37 должны осуществляться по специальным схемам, предохраняющим изделия от возникновения механических повреждений. Транспортировка должна осуществляться в жестко фиксированном состоянии. Погрузочно-разгрузочный комплекс работ следует производить с использованием специализированной техники и оборудования, соблюдая меры предосторожности.
