Фундамент Ф 60-60-130, Серия 3.503.1-96

Стандарт изготовления изделия: Серия 3.503.1-96

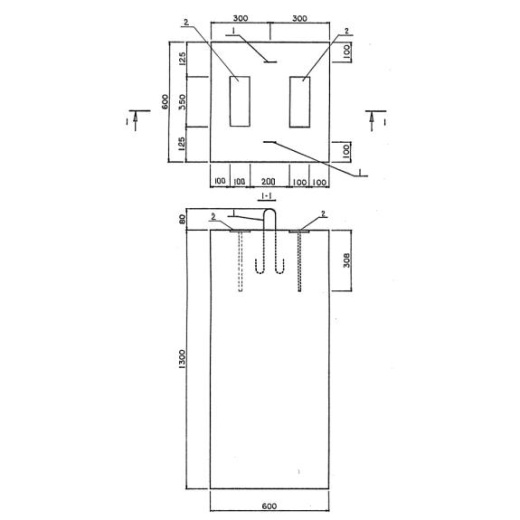

Фундамент Ф 60-60-130 представляет собой высокопрочную унифицированную прямоугольную конструкцию с квадратным поперечным сечением. На верхней торцевой грани элемента присутствуют две закладные детали, необходимые для сопряжения со смежными элементами в каркасе сооружения. Также для осуществления монтажа и погрузочно-разгрузочных работ в изделии имеются строповочные петли.

Применяются унифицированные фундаменты при строительстве автодорожных мостов и путепроводов с насыпью. Конструкции используются в качестве важных опорных элементов при обустройстве лестничных сходов из сборных железобетонных изделий, запроектированных по Серии 3.503.1-96. При разработке и проектировании конструкций учитывались требования СНиП 3.03.01-87, а также СНиП 2.03.01-84.

Маркировочное обозначение

На поверхность конструкций наносятся знаки, необходимые для отражения главных отличительных особенностей строительных материалов. Они отображаются масляной краской, устойчивой к вредоносным воздействиям влажности и перепадов температур. Совокупность символов Ф 60-60-130 имеет следующую расшифровку:

1. Ф - тип конструкции - фундамент;

2. 60 - ширина (дм);

3. 60 - длина (дм);

4. 130 - высота (дм).

Запрещено произвольно изменять маркировочное обозначение. Дополнительно на теле элемента могут быть указаны масса, дата производства и штамп отдела технического контроля.

Особенности производства

В Серии 3.503.1-96 подробно прописан последовательный процесс изготовления фундаментов Ф 60-60-130. Для обеспечения высокого качества конструкций следует применять стальные опалубочные формы, гарантирующие точную передачу геометрических пропорций изделий. В качестве главного сырья используется тяжелый бетон класса В15 по прочности на сжатие. Минимальный показатель морозостойкости составляют F50. Допускается увеличить данный показатель бетона исходя из изменений климатических условий региона строительства. Водонепроницаемость прибирается отдельно под каждой типовой проект.

Конструкции являются монолитными бетонными блоками не имеющие в своём составе армирования. Единственное металлические части, находящиеся в теле конструкции, это строповочные петли и закладные детали. Для изготовления строповочных петель используется сталь класса AI диаметром 12 мм, отвечающая требованиям ГОСТ 5781-82. Для производства закладных применяется полосовой прокат по ГОСТ 103-76. Качество закладных деталей должно отвечать требованиям ГОСТ 10922-90. В качестве анкеров используется сталь класса AIII диаметром 10 мм. Для обеспечения противокоррозионной защиты стальных конструкций следует действовать согласно требованиям СНиП 2.03.11-85.

Перед поставкой конечному потребителю изделия проходят ряд приемосдаточных испытаний, выполняемых методами, отвечающим требованиям ГОСТ 8829-85. Результаты проверок заносятся в сертификаты, предоставляемые потребителю.

Транспортировка и хранение

Складирование и перевозка бетонных фундаментов Ф 60-60-130 должны осуществляться с соблюдением правил по технике безопасности, а также действующих строительных регламентов с учетом требований Серии. 3.503.1-96. Укладка должна осуществляться с использованием деревянных инвентарных подкладочных материалов, обеспечивающих надежную опору конструкций и препятствующих их трению между собой. Важно беречь изделия от возникновения любых механических повреждений. Для осуществления погрузочно-разгрузочных работ необходимо использовать специализированную технику, оборудованную захватными механизмами.
